一、产品简介

   独立型脱机型电梯控制器是层控电梯的核心控制部分，有卡的业主采用刷卡开电梯功能，即可进入轿箱按下住户层键，启动电梯上到住户层。住户刷卡后，电梯控制器送出16个楼层信号给电梯，启动电梯运行；

通过每增加1块扩展板的方式，就可增加控制8个楼层。共可增加6块扩展板，共控制64个楼层。若楼层在16层以内，就不需要加扩展板。

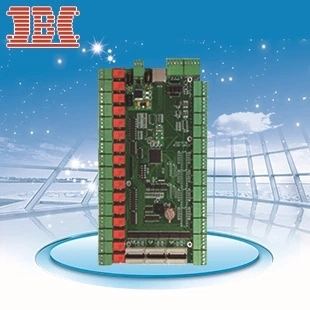

           电梯控制板                                                       电梯控制扩展板

二、产品特征

   对于住户：刷单层卡或多层卡或者全层卡的方式使用IC卡电梯。

住户

卡有单层卡、多层卡之分，全层卡之分。

例如：1.在刷单层卡时，控制用户只能到指定的楼层，而不能到其他楼层；

        2.在刷多层卡时，控制用户可以到多层楼层，比如发卡给清洁人员，控制在多层楼层进出自如；

        3.在刷全层卡是，控制用户可以到所有楼层，比如发卡给管理人员、负责人，控制在所有楼层进出自如

        4.刷全闭卡，可以实现对电梯的禁用和开启管理。

三、特点

1、使用先进的IC卡技术，不可破解、复制，是目前商用安全级别最高的智能卡系统；

2、一块主板可控制16个楼层；每增加1块楼层扩展板，就可增加控制 8个楼层；最多可增加6个扩展板；

3、主板配有2个读卡器接口，外接一个带键盘的读卡器，可以用于设置卡片权限，另外一个读卡器用于刷卡启动电梯，对于宽的电梯，也可以外接两个读卡器，可以实现左右各安装一个读卡器，

4、电梯发现自身故障，比如电压低、主控板与读卡头通讯有故障等，将关闭对电梯的控制，使电梯回到未安装本系统时状态；

四、性能参数

1、使用DC12V电源工作，主控板最大工作电流小于500Ma，

2、可以接二个读头，可以接带密码的读头

3、使用环境： 温度：0-60度 相对湿度：20%-80%

4、储存环境： 温度：-10-90度 相对湿度：20%-80

五、可选择的读卡器及配套的卡片类型：

    JBC 302                     JBC 202

    JBC 326                      JBC 226

根据不同的读卡器，可以使用不同的卡片，

   Id卡读卡器：   卡片为Id卡，钥匙卡，操作时间为0.2秒

   Ic卡读卡器：   支持Ic卡，钥匙卡、Mifare 1卡。Mifare 1卡典型操作时间为0.2秒

六、产品使用方法

1， 安装方便

（1）给电梯控制版提供12V电源，如图所示

（2）电梯里的楼层按键分别接到电梯控制板上面的楼层，下图所示，

（3）读卡器接到电梯控制板上，方便使用。下图所示

（4）T16电梯控制器应用接线图

2，操作步骤

1、脱机型电梯控制器是通过带键盘读卡器可以直接发卡，需在维根读头接口连接电梯控制板。无需软件发卡，可直接在读头上面发卡，即装即用。

2、操作步骤

1.使用之前，必须初始化系统，在板子位置：U15 ：拨码方式：将1拨向ON，听到滴声之后，拨回去，在听到滴声之后，说明初始化电梯控制板成功。

2.然后在维根接口的读卡器上依次刷白卡第一张卡为注册卡（注册用户卡使用）、第二张卡为删除卡（刷删除卡进入删除模式、刷需要删除的用户卡、再次刷删除卡或者等待IOS退出删除模式）、第三张卡为全开卡（所有楼层全部打开，无需刷用户卡，需再次刷全开卡或全闭卡解除全开功能）、第四张卡为全闭卡（所有楼层全部关闭，刷用户卡无效，必须刷全闭卡或全开卡解除全闭功能）。

3.注册用户：可分为单层型、多层型、全层型三种类型楼层权限。方法如下所示：

例如：（1）控制单层型，在读头上，刷注册卡，在刷需要注册的用户卡，顺序为按数字键3、键*、键#，最后刷注册卡，用户卡到3层楼层授权成功；

     （2）控制多层型，在读头上，刷注册卡，在刷需要注册的用户卡，顺序为按数字键3、键*、数字键4、键#，最后刷注册卡，用户卡到3层、4层楼层授权成功；

     （3）全层卡，在读头上，刷注册卡，在刷需要注册的用户卡，不设置则默认为全部楼层权限

4、最后设置成功。所注册的住户卡刷卡可依次到各楼层。

六、适用范围

适合于酒店型楼梯控制器、企业工厂型楼梯控制器、小区型楼梯控制器等一卡通电梯控制器系统集成。
